Μηχανισμοί επαναφοράς πόρτας-Σούστες

Μηχανισμοί επαναφοράς πόρτας-Σούστες



– Μηχανισμοί  επαναφοράς πόρτας ή σούστα είναι υδραυλικοί μηχανισμοί με ελατήριο που κλείνουν αυτόματα την πόρτα.
– Τους μηχανισμούς επαναφοράς τους συναντάμε συνήθως σε εισόδους κτηρίων και γραφείων.
– Λειτουργούν ώστε κατά την είσοδο και έξοδο από τον χώρο να κλείσει η πόρτα μόνη της αυτόματα.



Ο πιο κοινός τύπος σούστας είναι ο επιφανειακός .Τοποθετείται στην επιφάνεια της πόρτας ή της κάσας.

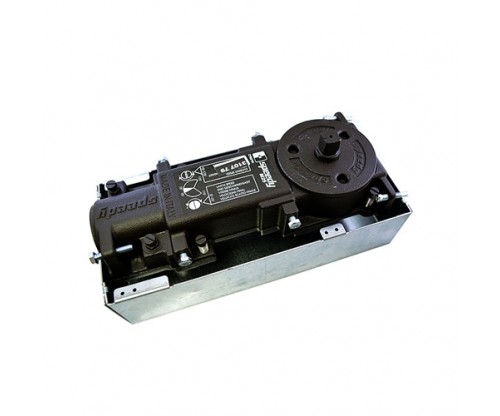

Υπάρχει και ο κρυφός μηχανισμός που τοποθετείται εσωτερικά στην πόρτα ή του κουφώματος.

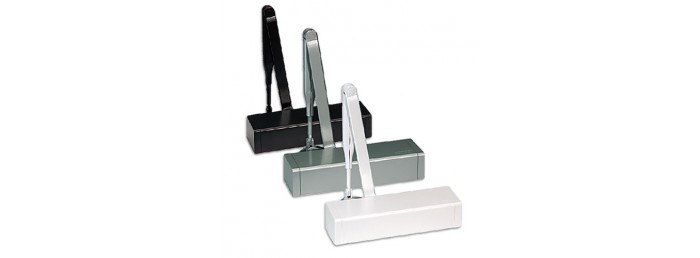

Επιφανειακοί μηχανισμοί

Είναι οι πιο συνηθισμένοι , οικονομικοί και εύκολοι στην τοποθέτηση. Δεν χρειάζεται προετοιμασία της πόρτας από τον κατασκευαστή της όπως στους κρυφούς μηχανισμούς.



Τρόποι τοποθέτησης



α. Τυποποιημένη τοποθέτηση μπράτσου από την πλευρά έλξης της πόρτας



Μηχανισμοί επαναφοράς πόρτας -Σούστες

  – Το σώμα του μηχανισμού βιδώνεται στο πάνω τμήμα του φύλλου από την πλευρά τον μεντεσέδων, δηλαδή από την πλευρά έλξης της πόρτας, ενώ το μπράτσο βιδώνεται στην επιφάνεια της κάσας ή του περβαζιού.

  – Το μπράτσο σχηματίζει γωνία 90° με την πόρτα, αλλά αυτό εξαρτάται από τη δύναμη κλεισίματος που απαιτείται.

   – Ο συγκεκριμένος τρόπος τοποθέτησης προϋποθέτει χώρο στο πηχάκι της πόρτας και επάνω από την πόρτα καθώς το μπράτσο εξέχει και σε άλλη περίπτωση θα εμπόδιζε την σωστή λειτουργία του μηχανισμού.

    – Η τοποθέτηση του κάθε μηχανισμού μπορεί να έχει μικροδιαφορές , γι’ αυτό και ακολουθούμε τις οδηγίες που περικλείονται στη συσκευασία.

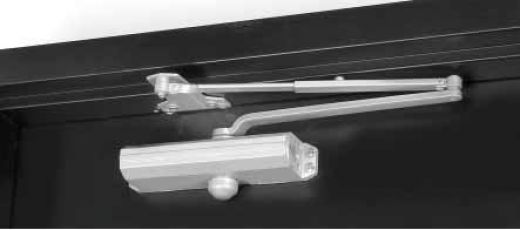

β. Παράλληλη τοποθέτηση μπράτσου, από την πλευρά ώθησης της πόρτας



Μηχανισμοί επαναφοράς πόρτας -Σούστες  – Για τον τρόπο αυτόν τοποθέτησης , απαιτείται ο χώρος που υπάρχει στο κάτω μέρος της κάσας, από την πλευρά ώθησης της πόρτας.

 – Το σώμα βιδώνεται στην πάνω πλευρά του φύλλου  και ο άξονας του μηχανισμού ενώνεται με την κάσα με ένα παράλληλο μπράτσο.

 – Το μπράτσο είναι παράλληλο με την πόρτα που καθιστά δύσκολη τη φθορά του και έχει καλύτερο αισθητικό αποτέλεσμα καθώς δεν εξέχει αυτής.

 –Η αποτελεσματικότητα της λειτουργίας του μηχανισμού επαναφοράς μειώνεται με αυτό τον τρόπο τοποθέτησης.

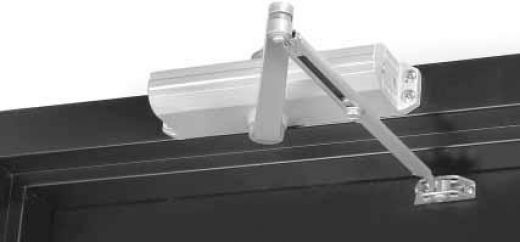

γ. Τοποθέτηση του μηχανισμού στην κάσα από την πλευρά ώθησης της πόρτας


Μηχανισμοί επαναφοράς πόρτας -Σούστες

  – Ο τρόπος αυτός τοποθέτησης χρησιμοποιείται όταν δεν υπάρχει χώρος στο κάτω μέρος της κάσας για παράλληλη τοποθέτηση.

  – Το σώμα βιδώνεται στην επιφάνεια της κάσσας από την πλευρά ώθησης της πόρτας.

  – Ο άξονας του μηχανισμού συνδέεται με την πόρτα με το μπράτσο. Ο τρόπος αυτός είναι πιο αποτελεσματικός από την παράλληλη τοποθέτηση.

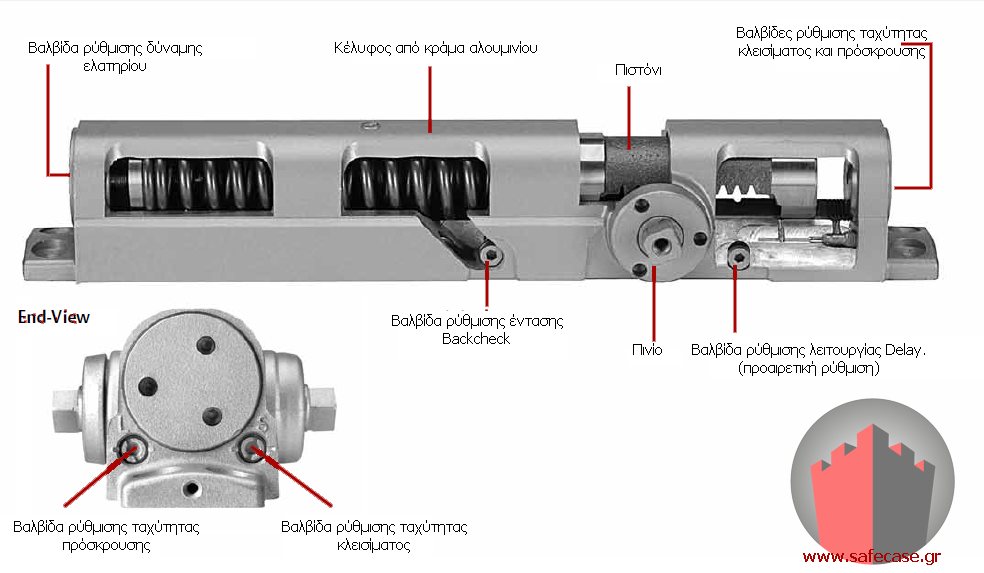

Λειτουργίες μηχανισμού επαναφοράς


1.    Έλεγχος ταχύτητας κλεισίματος μέσω βαλβίδας
2.    Έλεγχος ταχύτητας πρόσκρουσης.
3.    Ρύθμιση Back Check: επιβραδύνει την ορμή της πόρτας σε περιπτώσεις βιαίου ανοίγματος ή κλεισίματος. Το back check δεν είναι ρυθμιστής ταχύτητας αλλά ρυθμιστής έντασης. Μπορεί να ρυθμιστεί από σκληρό σε μαλακό. Δεν πρέπει να είναι πολύ σκληρό γιατί θα λειτουργεί σαν στοπ επηρεάζοντας τη διάρκεια ζωής του μηχανισμού επαναφοράς. Η ρύθμιση Back check είναι σημαντική σε περιοχές με έντονους ανέμους.
4.    Ρύθμιση Delay : η ρύθμιση Delay καθυστερεί το κλείσιμο της πόρτας σε συγκεκριμένες μοίρες και για έναν συγκεκριμένο χρονικό διάστημα. Η διάρκεια ρυθμίζεται από την βαλβίδα ελέγχου. Μπορεί να είναι από μικρής διάρκειας τον 5 δευτερολέπτων έως μακράς διάρκειας του 1 λεπτού.

Σε περιπτώσεις θερμαινόμενου χώρου ένα μεγάλο Delay σημαίνει απώλεια θέρμανσης
Σε περιπτώσεις αυξημένου κινδύνου το μεγάλο delay δεν προσφέρει ασφάλεια στο χώρο.
Σε εσωτερικές πόρτες δεν προτείνουμε μηχανισμούς επαναφοράς με delay διότι λόγο ανυπομονησίας θα γίνεται βίαιο τράβηγμα της πόρτας με αποτέλεσμα την απώλεια λαδιού και την καταστροφή του μηχανισμού.



Μηχανισμοί επαναφοράς πόρτας -Σούστες





Πίνακας υπολογισμού δύναμης σύμφωνα με το βάρος και το πλάτος της πόρτας


ΔΥΜΑΜΗ ΜΠΡΑΤΣΟΥ

ΜΕΓΙΣΤΟ ΒΑΡΟΣ ΠΟΡΤΑΣ

ΜΕΓΙΣΤΟ ΠΛΑΤΟΣ ΠΟΡΤΑΣ

πολύ ελαφρές πόρτες

ΕΝ 1

έως και 45 κιλά

έως και 75 cm

μέτρια ή πολύ βαριές αλουμινόπορτες-εισόδους οικοδομών-θωρακισμένες ,μεταλλικές ή ξύλινες πόρτες

ΕΝ 2

έως και 55 κιλά

έως και 95 cm

ΕΝ 3

έως και 70 κιλά

έως και 105 cm







ΕΝ 4

έως και 85 κιλά

έως και 115 cm

πολύ βαριές μεταλλικές πόρτες

ΕΝ 5

έως και 105 κιλά

έως και 130 cm

ΕΝ 6

έως και 120 κιλά

έως και 145 cm

ειδικές κατασκευές

ΕΝ 7

έως και 130 κιλά

έως και 165 cm































*προτείνεται η επιλογή σε ένα βαθμό μεγαλύτερης δύναμης διότι με τα χρόνια ή όταν προστίθεται ο παράγοντας του ανέμου (βορινές εκτεθειμένες πόρτες, ρεύματα κλιμακοστασίου λόγω ανοικτού παραθύρου κ.α.) χάνεται η σκληρότητα του ελάσματος.

*Το πρότυπο ΕΝ διαφέρει στις σούστες τύπου μπουκάλα κατά 10cm ή 10kg επιπλέον. Δεν προτείνονται για πόρτες αλουμινίου γιατί λόγω του βάρους που έχουν με τον καιρό υπάρχει μεγάλη πιθανότητα να κρεμάσει η πόρτα.




Συντήρηση μηχανισμού επαναφοράς


Συνίσταται η συντήρηση του μηχανισμού 2 φόρες ετησίως, το καλοκαίρι και το χειμώνα, διότι λόγο μεγάλης αλλαγής θερμοκρασίας τα εσωτερικά έλαια του μηχανισμού αλλάζουν πυκνότητα με αποτέλεσμα την απορύθμιση του μηχανισμού. Κατά την συντήρηση ρυθμίζουμε τον μηχανισμό από τις βαλβίδες και λιπαίνουμε τις αρθρώσεις του μπράτσου, και ποτέ του μηχανισμού.


Ορθή χρήση μηχανισμού επαναφοράς


Ποτέ δεν τραβάμε ή σπρώχνουμε την πόρτα κατά το άνοιγμα ή το κλείσιμό της !!!

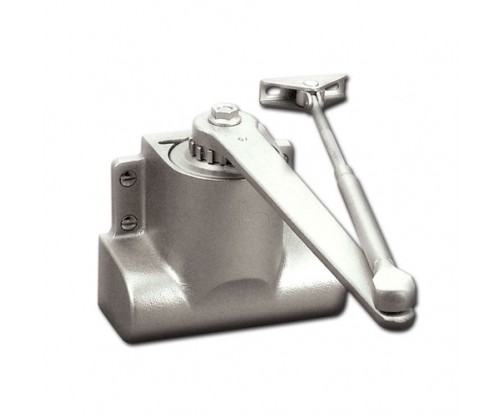

Σε παλαιού τύπου σούστες (μπουκάλα) ρυθμίζουμε την δύναμη του ελατήριου, το μπράτσο και τη βαλβίδα φρένου.

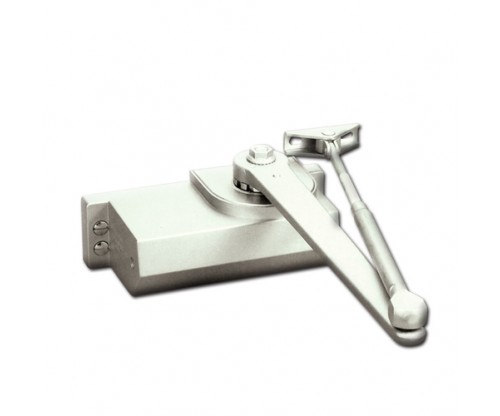

Σε νέου τύπου σούστες ρυθμίζουμε την ταχύτητα κλεισίματος και πρόσκρουσης, την διάρκεια της χρονοκαθυστέρησης και την ορμή της πόρτας.


Αντικατάσταση μηχανισμού σε περιπτώσεις


•    Διαρροής λαδιού
•    Ανάγκης συχνής ρύθμισης.
•    Προβλήματα λειτουργιάς που δεν οφείλονται σε λάθος ρυθμίσεις. Το 80% τοποθετημένων μηχανισμών επαναφοράς πόρτας έχουν λάθος ρύθμιση.
•    Πολύ γρήγορο κλείσιμο (χωρίς delay) με κίνδυνο τραυματισμού και φθορά της πόρτας.
•    Χτύπημα πόρτας (χωρίς back check) με κίνδυνο θραύσης κρυστάλλων και άμεση επικινδυνότητα χρηστών.
•    Έντονη ενόχληση ενοίκων από την μη ελεγχόμενη ταχύτητα πρόσκρουσης της πόρτας κατά το κλείσιμο.
•    Ανάγκη άσκησης δύναμης κατά το άνοιγμα της πόρτας από λάθος επιλογή δύναμης σούστας (ΕΝ), και δυσκολία χρήσης από ηλικιωμένους και παιδιά
•    Πολύ αργό κλείσιμο, μείωση ασφάλειας χώρου αφού προλαβαίνει οποιοσδήποτε να εισέλθει. Όταν δεν έχει σωστή ταχύτητα πρόσκρουσης δεν έχει δύναμη να κλείσει η πόρτα και να οπλίσει η κλειδαριά
•    Κακή στερέωση με αποτέλεσμα εκτόνωση ελατήριου, πτώση και τραυματισμό.



Επιλογή μηχανισμού επαναφοράς


Η επιλογή του τύπου μηχανισμού επαναφοράς της πόρτας δεν είναι μια απλή διαδικασία . Υπάρχουν παράγοντες που πρέπει να ληφθούν υπόψη πριν την επι&lambda<
