CCTV:  Closed-circuit television / κλειστό κύκλωμα τηλεόρασης





κλειστό κυκλωμα παρακολούθησης, CCTV Με τον όρο κλειστό κύκλωμα παρακολούθησης ή κλειστό κύκλωμα τηλεόρασης ή CCTV εννοούμε το σύστημα εκείνο που στην απλή του μορφή αποτελείται από μία ή περισσότερες κάμερες που συνδέονται σε μόνιτορ για την επιτήρηση ενός χώρου από απόσταση.








Η διαφορά μεταξύ τηλεόρασης CCTV και προτύπου είναι ότι το πρότυπο TV μεταδίδει σήματα ανοιχτά για το κοινό. Στην CCTV δεν μεταδίδονται ανοικτά για το κοινό.



Η CCTV χρησιμοποιεί είτε την ασύρματη μετάδοση ή ενσύρματη μετάδοση της εκπομπής για να στείλετε το βίντεο από τις κάμερες ελέγχου της οθόνης (ες) ή συσκευή εγγραφής.



Τα περισσότερα συστήματα CCTV χρησιμοποιούνται για την επιτήρηση η οποία μπορεί να περιλαμβάνει την παρακολούθηση της ασφάλειας.

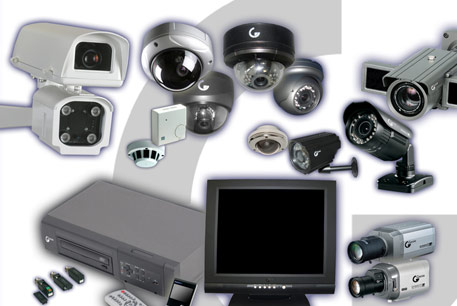

Ενα κλειστό κύκλωμα παρακολούθησης αποτελείται από:



1. Μία ή περισσότερες συσκευές καμερών
2. Μία ή περισσότερες συσκευές οθονών (monitors) για τη μετάδοση των σημάτων από τις κάμερες
3. Μία συσκευή DVR (Digital Video Recorders) για την εγγραφή των δεδομένων που αποτυπώνονται στις οθόνες του συστήματος CCTV, με σκοπό την αποθήκευσή και την περαιτέρω χρήση τους



Πλεονεκτήµατα κλειστού  κυκλώµατος τηλεόρασης (cctv)



Το κλειστό κύκλωµα τηλεόρασης (CCTV) είναι χρήσιµο από την άποψη της ασφάλειας και επιτήρησης. Είναι σχεδιασμένο έτσι ώστε να καταγράφει και να αναπαράγει στιγµιότυπα ενός επιλεγμένου κτιρίου ή ενός ακινήτου (σε πραγματικό χρόνο είτε σε µμεταγενέστερη ημερομηνία, ώστε να βεβαιωθείτε ότι δεν συμβαίνουν εγκληματικές δραστηριότητες, όπως κλοπή ή βίαιες ενέργειες, και ότι δεν υπάρχουν προβλήματα, όπως διαρροές ή πυρκαγιές στον συγκεκριμένο χώρο.



  1. Αποτρέπει σε μεγάλο βαθμό κλοπές και βανδαλισμούς
  2. Αρχεία καταγραφών σε περιπτώσεις που χρειαστεί να ανατρέξουμε σε βίντεο που έχει καταγραφεί από προηγούμενες μέρες.
  3. Οι καταγραφές μπορούν να χρησιμοποιηθούν για την εξιχνίαση παραβιάσεων αλλά και ως αποδεικτικό στοιχείο
  4. 24ώρη παρακολούθηση του χώρου απομακρυσμένα
  5. Προστασία επιχειρησης και προσωπικού από κακόβουλες επιθέσεις





cctv κλειστό κύκλωμα παρακολούθησης

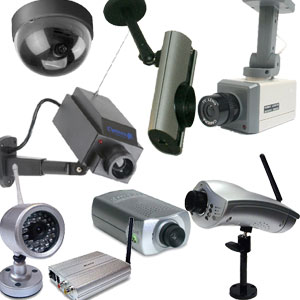

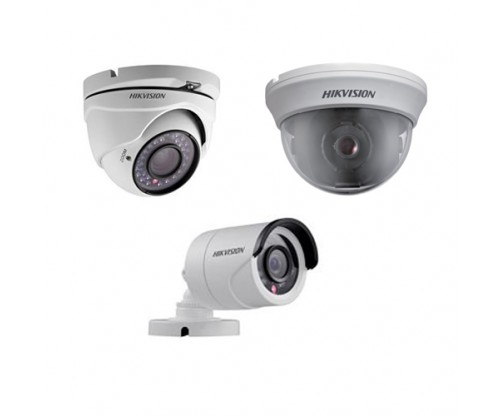

Κάμερες και τα εξαρτήματα στηρίξεως και προστασίας των καμερών

cctv κλειστό κύκλωμα παρακολούθησης

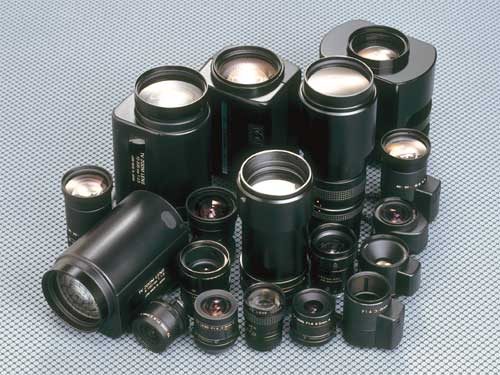

Τους Φακούς ( μπορεί να είναι ενσωματωμένοι ή επιπρόσθετοι, εξαρτάτε από τον τύπο της κάμερας και τις ανάγκες της λήψης).

cctv κλειστό κύκλωμα παρακολούθησης

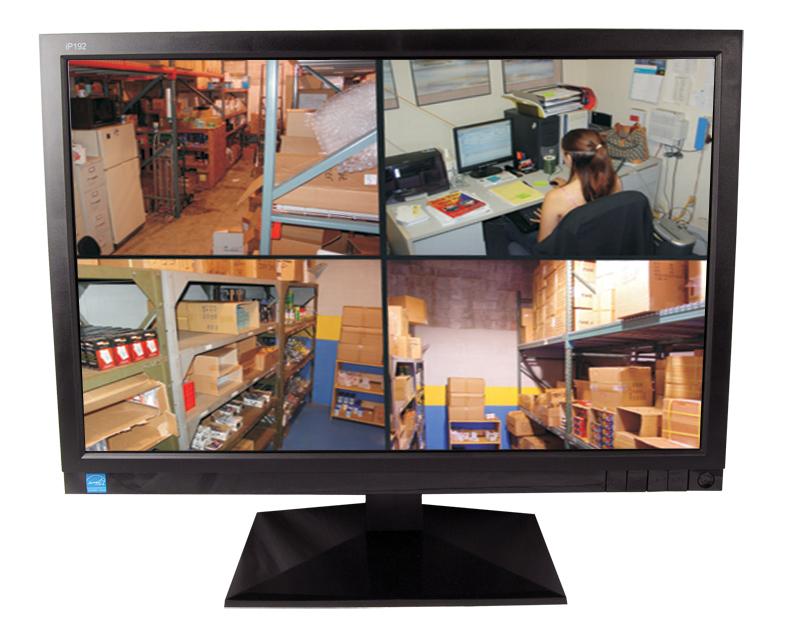

 Οθόνη παρακολούθησης εικόνων (Monitor)

cctv κλειστό κύκλωμα παρακολούθησης

Καταγραφικά



Συσκευές ψηφιακής καταγραφής με ενσωματωμένη λειτουργία πολυπλεξίας. Οι εικόνες που καταγράφονται αποθηκεύονται σε σκληρούς δίσκους που είναι εγκατεστημένοι εσωτερικά ή εξωτερικά της συσκευής, ενώ η χωρητικότητα αυτών εξαρτάται από παράγοντες, όπως, η ανάλυση κατά την καταγραφή, ο αριθμός των εικόνων που καταγράφονται κλπ.

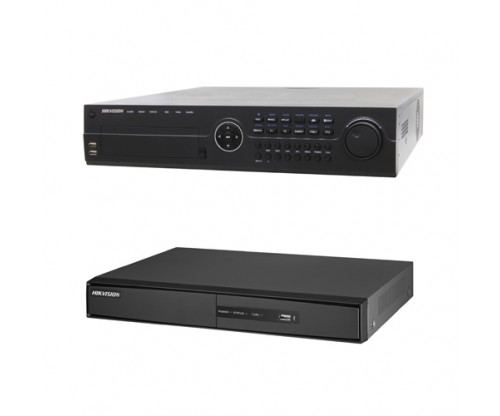

Ψηφιακός εγγραφέας (Digital Video Recorders) DVR



Η κύρια εργασία ενός καταγραφικού σε ένα κλειστό κύκλωµα τηλεόρασης είναι η κωδικοποιημένη καταγραφή εικόνων σε ένα αναλογικό ή ψηφιακό βίντεο.

Δέχεται την εικόνα από τις κάμερες ως βίντεο και καταγράφει τις λήψεις

Πρόκειται για µια συσκευή καταγραφής από πολλαπλά σημεία (κάμερες) και μετάδοση της εικόνας σε μια μόνο οθόνη με πολλαπλή προβολή εικόνας.

Δυνατότητα αποθήκευση της εικόνας στο σκληρό δίσκο για μελλοντική προβολή και επεξεργασία .

Τα σύγχρονα καταγραφικά έχουν μια ευρύ γκάμα επιλογών στον τρόπο και στην ποιότητα αποθήκευσης βίντεο ανάλογα με τις ανάγκες μας

Τα συστήματα DVR υπάρχουν σε μορφή αυτόνοµης συσκευής (standalone), αλλά και σε μορφή πλακέτας που μπαίνει σε υπολογιστή

Κατηγοριοποιούνται ανάλογα με τις εισόδους καμερών 4 κάμερες, 8 κάμερες, 16 κάμερες έως και 32 διαφορετικές.

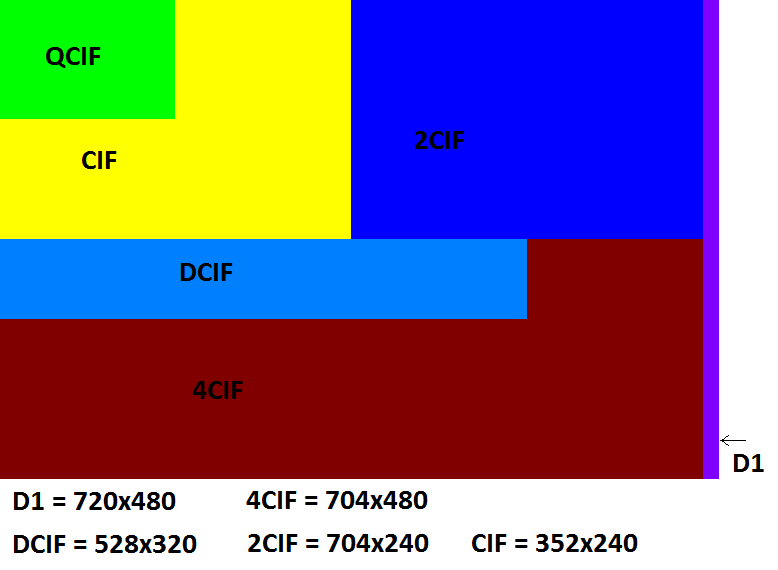

Επίσης κατηγοριοποιούνται ανάλογα με την ποιότητα εγγραφής 4CIF / DCIF/ 2CIF / CIF / QCIF  και τα καρέ WD1 / D1 / 4CIF / DCIF/ 2CIF / CIF / QCIF





Ανάλυση Βίντεο





Standard Resolution SAR Pixels
SQCIF (Sub Quarter CIF) 128x96 1.33:1 12,288
QCIF (Quarter CIF) 176x144 1.22:1 25,344
CIF (or FCIF) 352x288 1.22:1 101,376
4CIF (4 * CIF) 704x576 1.22:1 405,504
16CIF (16 * CIF) 1408x1152 1.22:1 1,622,016







Λειτουργίες και χαρακτηριστικά ψηφιακού καταγραφικού (DVR)




  • Είσοδος video καναλιών από 1-32 κάμερες
  • Έξοδος video (σύνδεση monitor)
  • Είσοδος ήχου (ήχος καναλιών)
  • Έξοδος ήχου (σύνδεση µε ηχείο)
  • Θύρα usb (σύνδεση µε ποντίκι η πληκτρολόγιο)
  • Θύρα RJ45 (σύνδεση µε διαδίκτυο)
  • Θύρα VGA (σύνδεση µε monitor)
  • Έξοδος HDMI
  • Είσοδος συναγερμού (σύνδεση µε εξωτερικό αισθητήρα κίνησης)
  • Έξοδος συναγερμού (έξοδος ρελέ, σύνδεση µε εξωτερικό συναγερµό )
  • Θύρα παροχής ρεύματος (σύνδεση µε το καλώδιο ρεύματος)
  • .∆ιακόπτης παροχής ρεύματος (220v)
  • e-SATA (σύνδεση µε σκληρό δίσκο για αντίγραφο ασφαλείας)
  • Ανεµιστήρας
  • Σκληρός δίσκος
  • Τηλεχειρισμός


Επίσης, κάποια επιπλέον χαρακτηριστικά είναι:

  • Τεχνολογία συµπίεσης Η.264
  • Υποστήριξη software για συσκευές (κινητά)







Αξίζει να αναφέρουμε δύο ακόμα κατηγορίες καταγραφικών, τα NVR και τα Hybrid



NVR: Network Video Recorder (∆ικτυακού Video Καταγραφικό).

Καταγράφει εικόνες από δικτυακές κάµερες (IP) και αποθηκεύονται σε σκληρό δίσκο.




HVR: Hybrid Video Recorder (Υβριδικό Video Καταγραφικό)


Συνδυασµός και των DVR -NVR. Μπορεί να δεχτεί προς καταγραφή σήµα Video από αναλογικές κάμερες καθώς και από δικτυακές (IP cameras) και να τις καταγράψει σε σκληρό δίσκο.
